Устройство для покраски внутренней поверхности изогнутых труб малых диаметров

Устройство включает:

  1. Распылительную головку для внутренних диаметров труб   80…250 мм,
  2. Штангу с гибким концевым элементом. Длина гибкого концевого элемента 800 мм. Общая длина штанги 12 м
  3. Шланг на давление не менее 250 бар для подачи краски
  4. Шланг на давление не менее 8 бар для подачи сжатого воздуха
  5. Пульт управления для включения подачи краски и сжатого воздуха

Описание составных частей

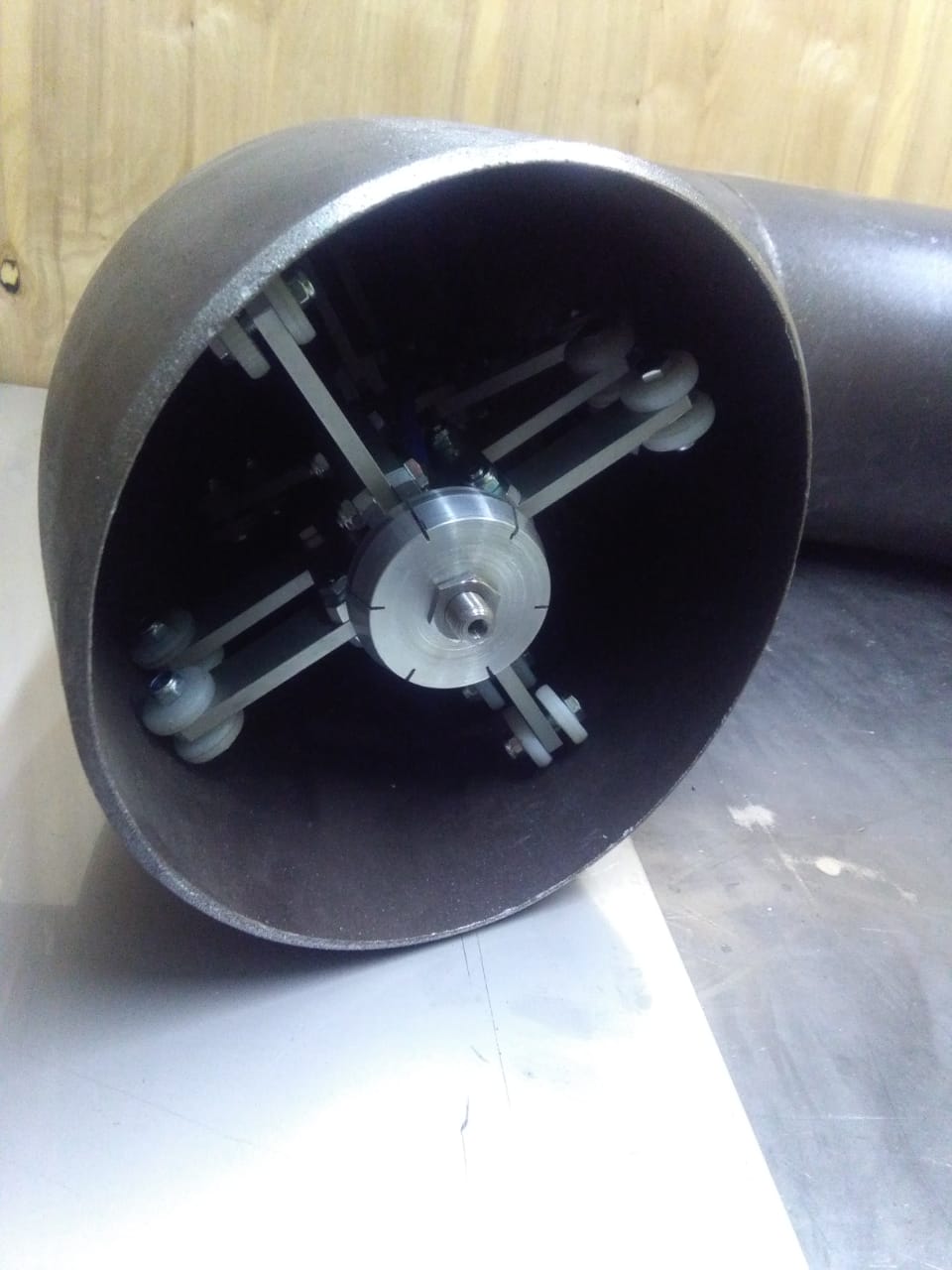

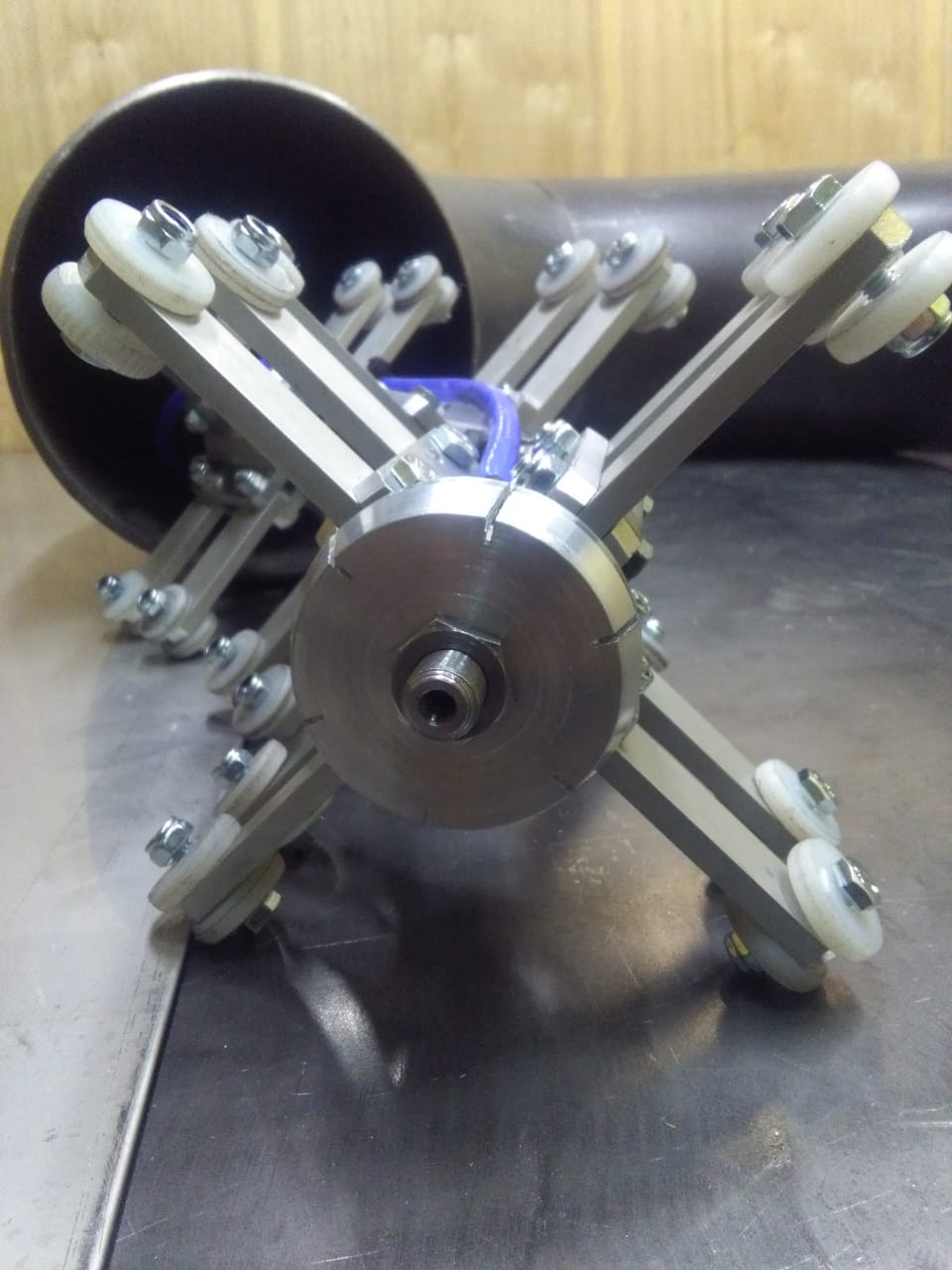

Распылительная головка содержит высокоскоростной пневмомотор (15 000 об/мин), на валу которого установлена распылительная чаша. Краска, подаваемая внутрь чаши по шлангу, под действием центробежной силы, распыляется по всей окружности на внутреннюю поверхность трубы.

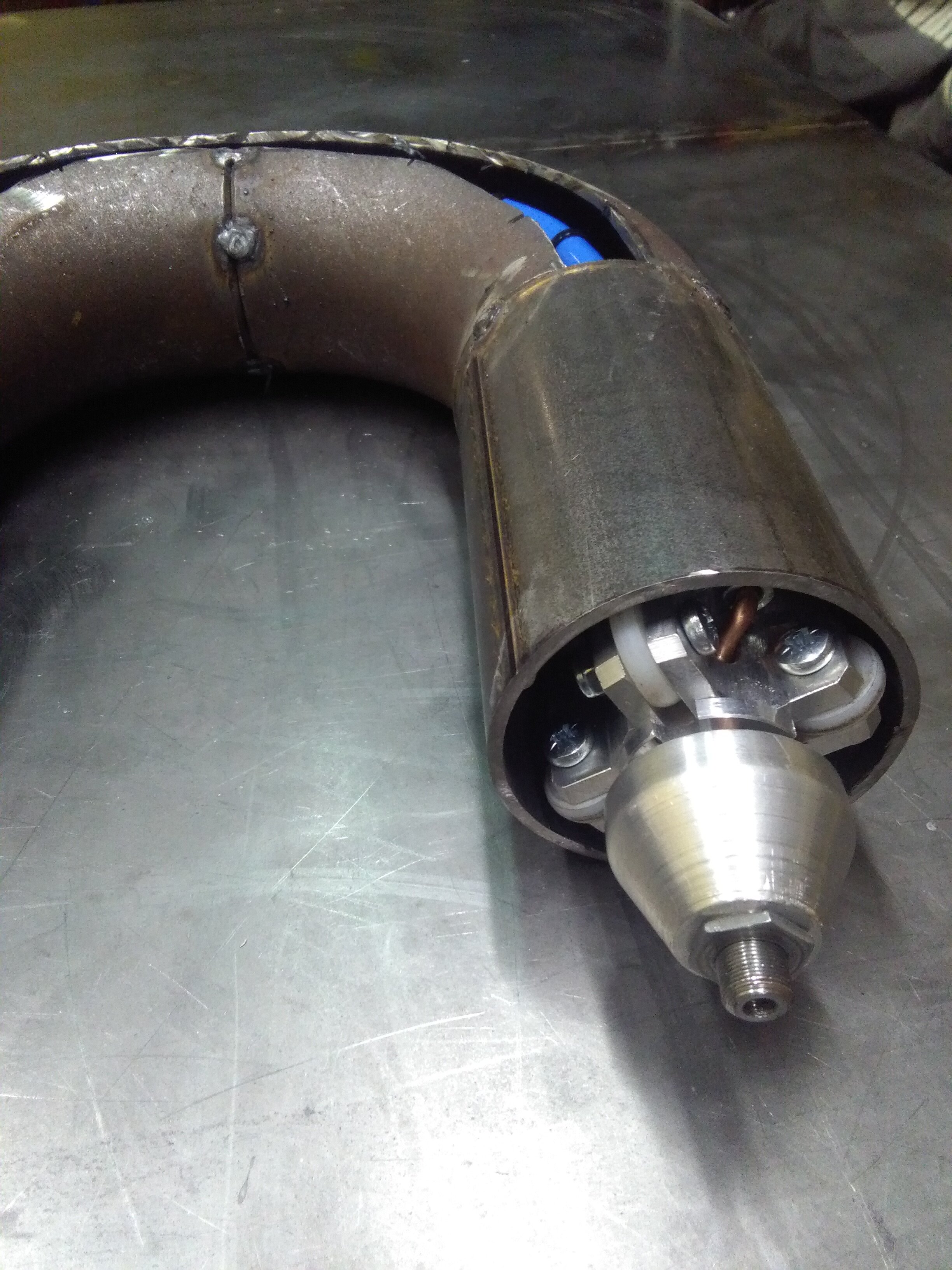

Штанга состоит из двух частей: жесткая часть и гибкий концевой элемент. Жесткая часть состоит из сочлененных пласмассовых трубок. Гибкий концевой элемент представляет собой многоцвенный змеевидный элемент, имеющий возможность перемещаться в изогнутых частях трубы (в отводах с углом 90⁰, а также в двух сваренных отводах).

Пульт управления содержит клапан включения подачи краски и клапан включения подачи воздуха.

Работа Устройства

Оператор, держа за штангу вводит распылительную головку в трубу и перемещает ее до противоположного конца трубы.

Затем оператор на пульте управления включает подачу сжатого воздуха и подачу краски.

Затем оператор перемещает за штангу распылительную головку в обратном направлении, обеспечивая постоянную скорость перемещения. Скорость перемещения зависит от диаметра трубы, требуемой толщины покрытия и определяется экспериментально.

После выхода распылительной головки из трубы оператор выключает подачу краски и подачу воздуха.
