Установка предназначена для центрирования в трубе распылителя и автоматического нанесения жидких лакокрасочных материалов на внутреннюю поверхность прямолинейных металлических труб круглого сечения методом центробежного распыления.
Установка состоит из следующих частей:
- основание;
- каретка приводная;
- штанга;
- каретка центрирующая;
- комплект шлангов и кабелей;
- пульт управления

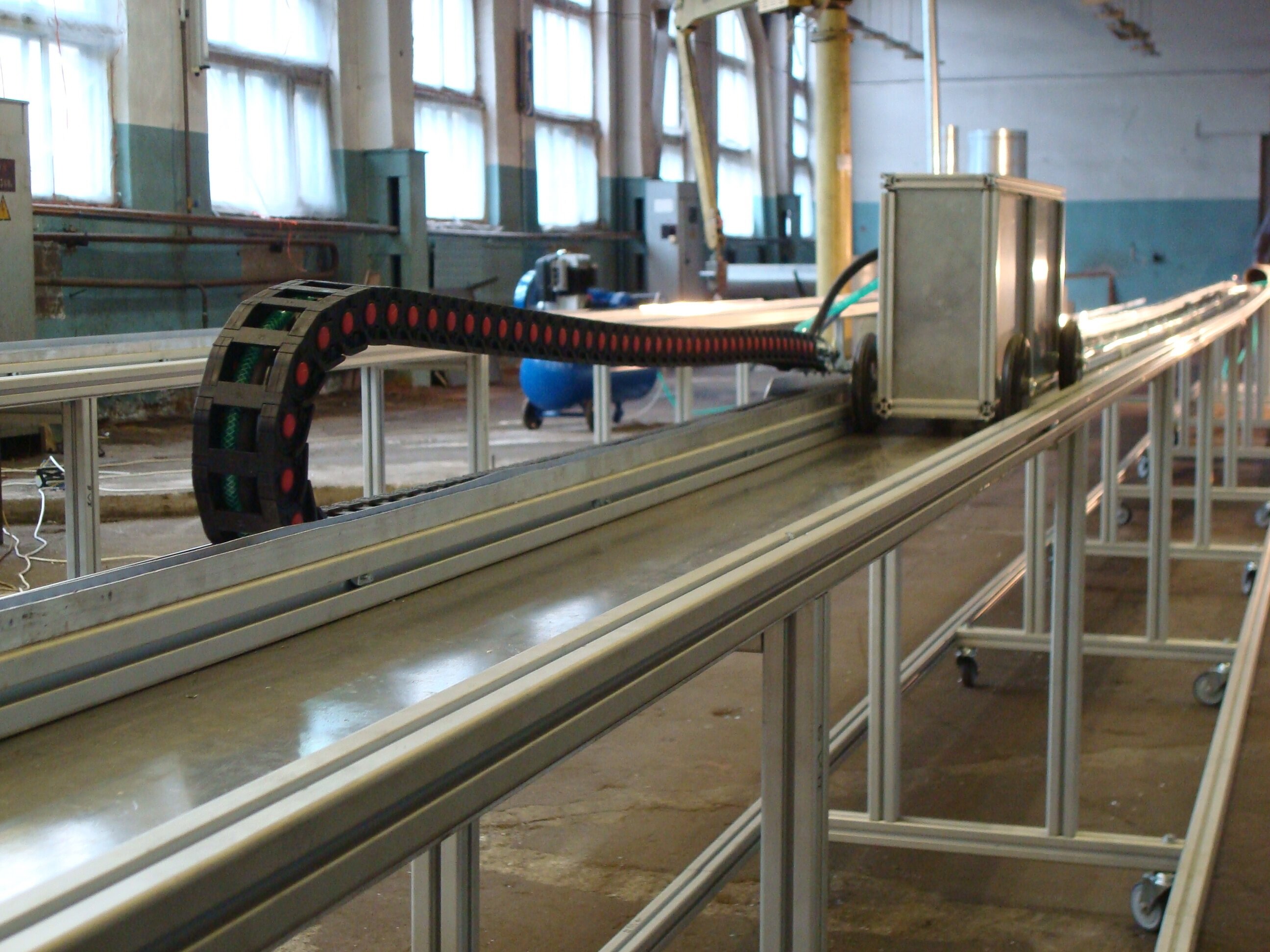

Основание представляет собой металлоконструкцию, собранную из алюминиевого профиля. Основание установлено на поворотных колесах, передние и задние колеса имеют тормоза для фиксации основания.

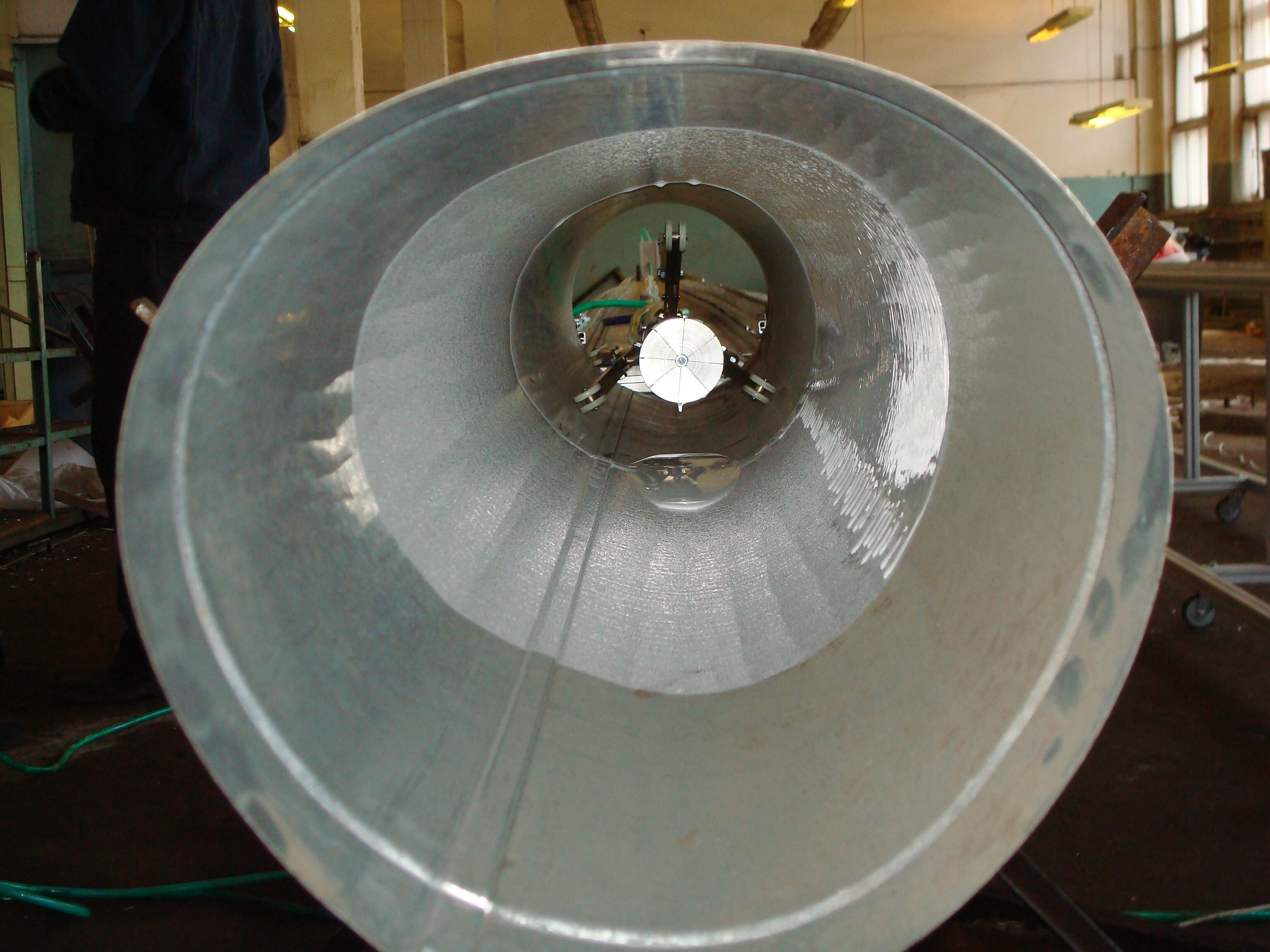

Центрирующий механизм представляет собой систему рычагов, собранных с возможностью синхронного раздвижения под действием осевого усилия. Осевое усилие создается установленным на задней части каретки пневмоцилиндром. На концах рычагов имеются колеса.

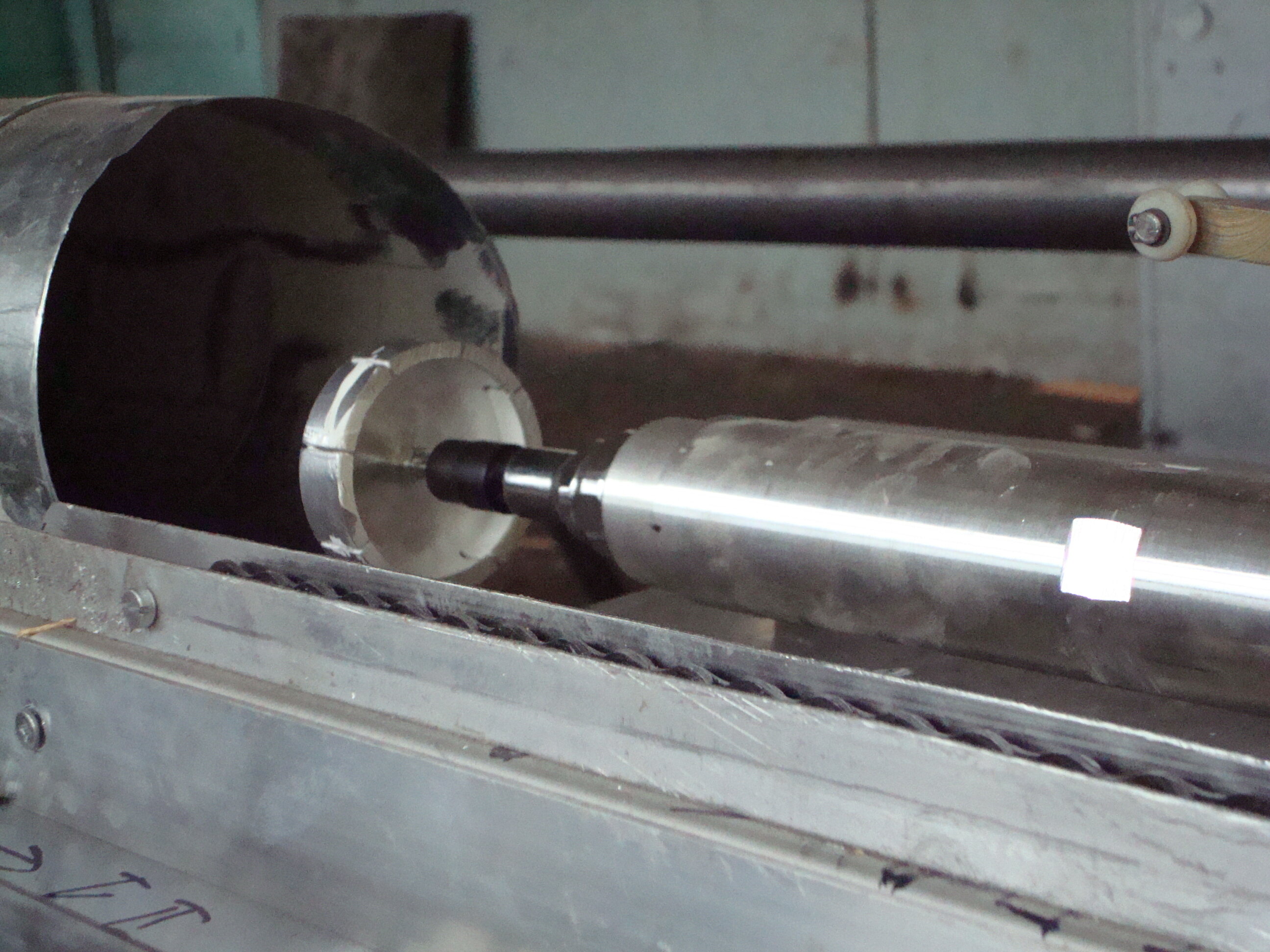

Распылитель установлен на передней части каретки. Распылитель представляет собой пневмотурбину, на выходном валу которой закреплен распылительный диск.
Диск имеет прорези для распыления краски. Краска на диск подается по закрепленной на каретке трубке.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|---|---|
| Диапазон диаметров труб | 76…530 мм |
| Максимальная длина трубы | 12 м |
| Питание: -- электропитание -- пневмопитание | 220В, 50Гц 0,5Мпа, 1000л/мин |
| Потребляемая мощность (не включая мощность компрессора) | 0,2кВт |
| Габаритные размеры: - длина - ширина - высота | 15000 мм 500 мм 1200 мм |
| Масса | 300 кг |
